通过冲击压路机滚筒解剖图了解冲击碾压原理。

洛阳晟路冲击压路机和液压夯实机都是近些年较多使用的新型工程机械设备，随着道路建设要求的不断提高，已逐渐成为筑路必备压实机械设备。

随着冲击碾压技术应用的增多，人们开始认识这种外形奇怪的特种设备，冲击压路机碾压钢轮多为3~5变形非圆形，许多人好奇其内部结构是什么样子。

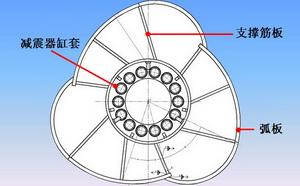

冲击压路机滚筒解剖图见下：

冲击碾压的工作原理是：冲击压路机非圆形的冲击碾压轮在牵引机械的带动下，将行进动能及高位势能转化为冲击能，对路基基底进行冲击从而对土体的深层产生较强的冲击能量，土体深层随着冲击波的传播获取压实效果，同时辅以滚压、揉压等综合作用，使土石颗粒之间获得位移、变形和剪切等综合作用，提高土石基础的深层压实密度，提高施工效率及效果，进而保障路基整体压实效果。

对冲击压路机来说，其非圆形碾压轮的“角落差”就是其工作“振幅”，振幅越大，冲击力越大，影响深度越深。

冲击压路机利用大振幅冲击力作用于填料体，产生强烈的、类似穿透力极强的地震波向地基下深层传播，对地下软弱土层，尤其是对非粘性饱和土可大大加速孔隙水的消散，提高土的固结速度。

作用力等于反作用力，冲击压路机的行进冲击力高达几百吨，其反冲力也很大。因此，良好的“避震”就成为其设计要点，因此，通过通过冲击压路机滚筒解剖图我们可以了解到，冲击压路机钢轮必须具备以下减振特征：

1. 冲击压路机为内空结构设计；

2. 冲击压路机钢轮专用减震器数量要充足；

3. 冲击压路机钢轮的支撑筋板应在冲击力切线方向；

实际上，冲击压路机的“避震”设计还有很多，首要减振防护系统是液压减震系统，设计安装在机架内，需要了解的朋友可参阅相关技术文章：冲击压路机全液压系统的重要性！
